Van cổng dao

Home SẢN PHẨM Van cổng dao MK(MV)

Quy cách sản xuất

ANSI B 16.5 CLASS 150LB & 300LB

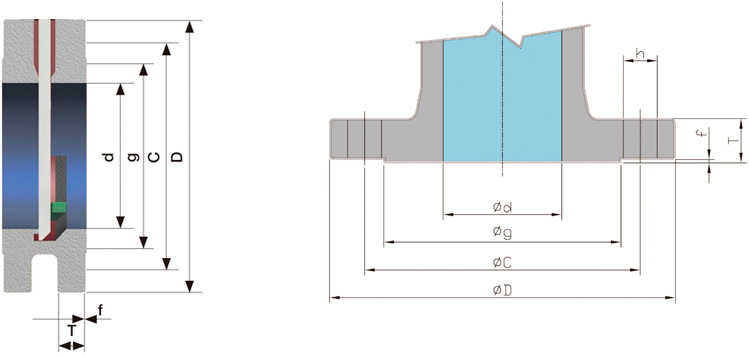

Kích thước	hạng mục Cấp độ áp suất	đường kính d (mm)	đường kính ngoài O(mm)	đường kính ngoài của gioăng g(mm)	độ dày T(mm)	độ dày của miếng đệm f(mm)	đường kính tâm C(mm)	đường kính lỗ (mm)	kích cỡ đai ốc (mm)	số lỗ (n)	khoảng cách giữa các mặt L(mm)
2°	150lb	51	152	92	19.1	L6	120.5	19	⅝	4	51
2°	300lb	51	165	92	22.3	L6	127	19	⅝	8	70
3°	150lb	76	190	127	23.9	L6	152.5	19	⅝	4	51
3°	300lb	76	210	127	28.6	L6	168	22	¾	8	102.
4°	150lb	102	229	157	23.9	L6	190.5	19	⅝	8	51
4°	300lb	102	254	157	3L8	L6	200	22	¾	8	105
5°	150lb	127	254	186	23.9	L6	216	22	¾	8	57
5°	300lb	127	279	186	35	L6	235	22	¾	8	105
6°	150lb	152	279	216	25.4	L6	24L5	22	¾	8	70
6°	300lb	152	318	216	36.6	L6	270	22	¾	12.	105
8°	150lb	203	343	270	28.6	L6	298.5	22	¾	8	70
8°	300lb	203	381	270	413	L6	330	25	⅞	12.	118
10°	150lb	254	406	324	30.2	L6	362	25	⅞	12.	70
10°	300lb	254	444	324	47.7	L6	387	29	1	16	137
12°	150lb	305	483	381	3L8	L6	432	25	⅞	12.	76
12°	300lb	305	521	381	50.8	L6	451	32	1⅛	16	143
14°	150lb	337	533	413	35	L6	476	29	1	12.	76
14°	300lb	337	584	413	54	L6	514.5	32	1⅛	2.0	159
16°	150lb	387	597	470	36.6	L6	539.5	29	1	16	89
16°	300lb	387	648	470	57.2	L6	57L5	35	1¼	2.0	168
18°	150lb	438	635	533	39.7	L6	578	32	1⅛	16	89
18°	300lb	432	711	533	60.4	L6	628.5	35	1¼	2.4	178
20°	150lb	489	698	584	42.9	L6	635	32	1⅛	2.0	114
20°	300lb	483	775	584	63.5	L6	686	35	1¼	2.4	189
24°	150lb	591	813	692	47.5	L6	749.3	35	1¼	2.0	114
24°	300lb	584	914	692	70	L6	813	41	1½	2.4	2.16
26°	150lb	625	870	749	68.3	L6	806.4	35	1¼	2.4	114
26°	300lb	635	970	749	79.4	L6	876.3	44.5	1⅝	2.8	2.16
28°	150lb	692	927	800	713	L6	863.4	35	1¼	2.8	181
28°	300lb	673	1035	800	85.8	L6	939.8	44.5	1⅝	2.8	2.54
30°	150lb	743	984.25	857.25	74.67	L6	914.4	35	1¼	2.8	181
30°	300lb	724	1090	857	92	L6	997	47.75	1¾	2.8	2.54
32°	150lb	787	1060	914.4	81	L6	978	41	1½	2.8	2.06
32°	300lb	775	1150	914	98.5	L6	1054.1	50.8	1⅞	2.8	2.67
36°	150lb	889	1170	1022.35	90.42	L6	1086	41	1½	32.	2.2.6
36°	300lb	889	1270	1022	104.8	L6	1168.4	53.84	1½	32.	304
38°	150lb	940	1238	1079.5	92	L6	1149	41	1½	32.	2.2.6
38°	300lb	927	1168	1059	109.5	L6	1092	44.5	1½	32.	305
40°	150lb	978	1289	1130	94	L6	1200	42	1½	36	2.2.6
40°	300lb	978	1238	1099	114	L6	1156	50.8	1½	32.	305
42°	150lb	1041	1346	1194	96	L6	1257	42	1½	36	2.48
42°	300lb	1029	1290	1137	119.1	L6	1206.5	44.5	1⅝	32.	305
44°	150lb	1092	1403	1251	101	L6	1314	42	1½	40	2.48
44°	300lb	1080	1353	1195	125	L6	1264	50.8	1¾	32.	305
46°	150lb	1143	1454	1295	104	L6	1365	42	1½	40	2.48
46°	300lb	1130	1416	1257	130	L6	1321	50.8	1⅞	32.	305
48°	150lb	1158	1511	1359	108	L6	1422	42	1½	44	2.92.
48°	300lb	1181	1465	1302	133.4	L6	13716	50.8	1⅞	32.	305

* Di chuyển sang trái và phải

※ Thông số giữa các mặt dựa theo MSS-SP 81.
※ Kích thước mặt bích phù hợp với tiêu chuẩn (KWWA-CP-2017-0001) để chứng nhận hợp quy đối với van dao xả nước dùng trong cấp thoát nước. Có thể sản xuất theo quy cách của các tiêu chuẩn JIS B 2210 CLASS 10Kgf/cm2 & 20Kgf/cm2, DIN PN10, PN16, PN25.
