• 메탈 시트 타입
• 사각 슬라이드 게이트 타입
• 슬리브 시트 타입

밸브 특징

• MSS SP-81, 135에 따른 설계
• 찌꺼기, 퇴적물 등 큰 입자 유체 제어 적합
• Metal seat 구조, 40psi (2.8bar) 수압 검사 40ml/min/inch(1.6ml/min/DN) 누수 허용
• 단방향 구조(라인 특성 고려하여 설치 방향 결정)

• 구조 및 모델
• 각부 명칭 및 소재
• 시트 구조
• 생산 규격
• 주요 실적

모델 종류

바깥나사 구조

밸브 내부, 개폐판(Disc)의 승하강을 담당하는 밸브대(Stem)가 보닛(Bonnet) 외부로 돌출하는 구조로 밸브 열림 시 밸브대가 상승하는 구조

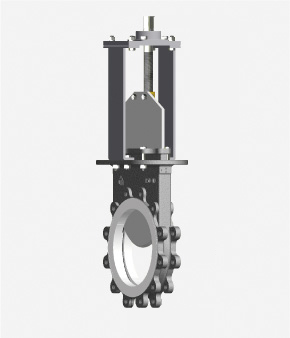

• Bonnetless Type

  • 입자와 점도가 큰 유체에 사용
  • 개폐 빈도 수가 적을 때 사용
  • 물이나 기름라인에 사용 제한

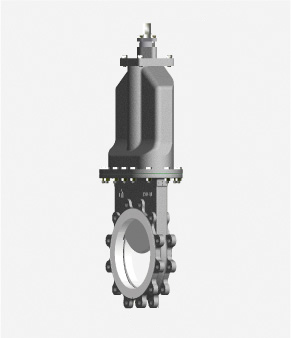

• Bonnet Type

  • 순수한 액체나 기체일 때 사용(물,기름,에어 기타)
  • 개폐 빈도 수가 많은 경우와 외부 누설 허용이 없는 중요 라인에 사용
• Bonnet+Packing+Gland Type

  • 모든 유체라인 사용가능
  • 개폐 빈도 수가 많은 경우와 외부 누설 허용이 없는 중요 라인에 사용
• Double Actuator Type

  • (대형 사이즈)
