Best Valve Solution Partner DongHae Co.,Ltd.

나이프 게이트 밸브

Home 제품정보 나이프 게이트 밸브 메탈 시트 타입

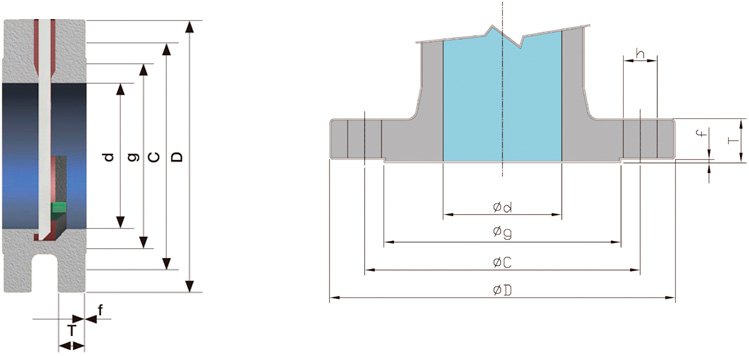

생산 규격

큰이미지로 보기 +
ANSI B 16.5 CLASS 150LB & 300LB
사이즈 항목
압력급		 지름
d (mm)		 바깥지름
O(mm)		 가스켓바깥지름
g(mm)		 두께
T(mm)		 가스켓단두께
f(mm)		 중심원지름
C(mm)		 홀지름
(mm)		 블트사이즈
(mm)		 흘수
(n)		 면간
L(mm)
2° 150lb 51 152 92 19.1 L6 120.5 19 ⅝ 4 51
300lb 51 165 92 22.3 L6 127 19 ⅝ 8 70
3° 150lb 76 190 127 23.9 L6 152.5 19 ⅝ 4 51
300lb 76 210 127 28.6 L6 168 22 ¾ 8 102.
4° 150lb 102 229 157 23.9 L6 190.5 19 ⅝ 8 51
300lb 102 254 157 3L8 L6 200 22 ¾ 8 105
5° 150lb 127 254 186 23.9 L6 216 22 ¾ 8 57
300lb 127 279 186 35 L6 235 22 ¾ 8 105
6° 150lb 152 279 216 25.4 L6 24L5 22 ¾ 8 70
300lb 152 318 216 36.6 L6 270 22 ¾ 12. 105
8° 150lb 203 343 270 28.6 L6 298.5 22 ¾ 8 70
300lb 203 381 270 413 L6 330 25 ⅞ 12. 118
10° 150lb 254 406 324 30.2 L6 362 25 ⅞ 12. 70
300lb 254 444 324 47.7 L6 387 29 1 16 137
12° 150lb 305 483 381 3L8 L6 432 25 ⅞ 12. 76
300lb 305 521 381 50.8 L6 451 32 1⅛ 16 143
14° 150lb 337 533 413 35 L6 476 29 1 12. 76
300lb 337 584 413 54 L6 514.5 32 1⅛ 2.0 159
16° 150lb 387 597 470 36.6 L6 539.5 29 1 16 89
300lb 387 648 470 57.2 L6 57L5 35 1¼ 2.0 168
18° 150lb 438 635 533 39.7 L6 578 32 1⅛ 16 89
300lb 432 711 533 60.4 L6 628.5 35 1¼ 2.4 178
20° 150lb 489 698 584 42.9 L6 635 32 1⅛ 2.0 114
300lb 483 775 584 63.5 L6 686 35 1¼ 2.4 189
24° 150lb 591 813 692 47.5 L6 749.3 35 1¼ 2.0 114
300lb 584 914 692 70 L6 813 41 1½ 2.4 2.16
26° 150lb 625 870 749 68.3 L6 806.4 35 1¼ 2.4 114
300lb 635 970 749 79.4 L6 876.3 44.5 1⅝ 2.8 2.16
28° 150lb 692 927 800 713 L6 863.4 35 1¼ 2.8 181
300lb 673 1035 800 85.8 L6 939.8 44.5 1⅝ 2.8 2.54
30° 150lb 743 984.25 857.25 74.67 L6 914.4 35 1¼ 2.8 181
300lb 724 1090 857 92 L6 997 47.75 1¾ 2.8 2.54
32° 150lb 787 1060 914.4 81 L6 978 41 1½ 2.8 2.06
300lb 775 1150 914 98.5 L6 1054.1 50.8 1⅞ 2.8 2.67
36° 150lb 889 1170 1022.35 90.42 L6 1086 41 1½ 32. 2.2.6
300lb 889 1270 1022 104.8 L6 1168.4 53.84 1½ 32. 304
38° 150lb 940 1238 1079.5 92 L6 1149 41 1½ 32. 2.2.6
300lb 927 1168 1059 109.5 L6 1092 44.5 1½ 32. 305
40° 150lb 978 1289 1130 94 L6 1200 42 1½ 36 2.2.6
300lb 978 1238 1099 114 L6 1156 50.8 1½ 32. 305
42° 150lb 1041 1346 1194 96 L6 1257 42 1½ 36 2.48
300lb 1029 1290 1137 119.1 L6 1206.5 44.5 1⅝ 32. 305
44° 150lb 1092 1403 1251 101 L6 1314 42 1½ 40 2.48
300lb 1080 1353 1195 125 L6 1264 50.8 1¾ 32. 305
46° 150lb 1143 1454 1295 104 L6 1365 42 1½ 40 2.48
300lb 1130 1416 1257 130 L6 1321 50.8 1⅞ 32. 305
48° 150lb 1158 1511 1359 108 L6 1422 42 1½ 44 2.92.
300lb 1181 1465 1302 133.4 L6 13716 50.8 1⅞ 32. 305

* 좌우로 움직여보세요
