나이프 게이트 밸브
Home
제품정보
나이프 게이트 밸브
사각 슬라이드 게이트 타입

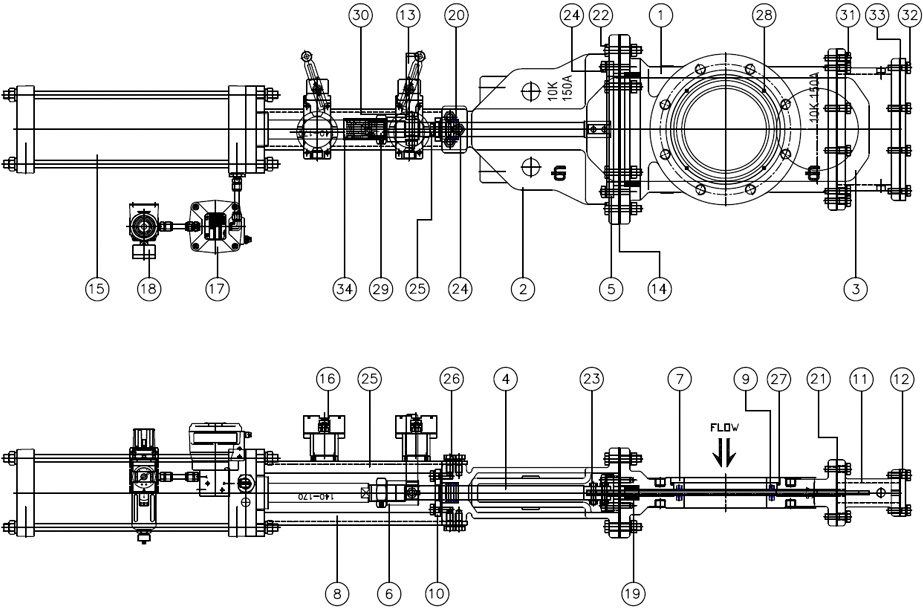

각부 명칭 및 소재
| 번호 | 명칭 |
|---|---|
| 1 | Body |
| 2 | Bonnet |
| 3 | Disc |
| 4 | Stem |
| 5 | Gland |
| 6 | Clamp |
| 7 | Cover |
| 8 | Yoke |
| 9 | Rubber seat |
| 번호 | 명칭 |
|---|---|
| 10 | Bonnet gland |
| 11 | Bonnet bottom |
| 12 | Bonnet cover |
| 13 | Limit bar |
| 14 | Body gasket |
| 15 | Cylinder |
| 16 | Limit S/W |
| 17 | Sol’ V/V |
| 18 | Air set |
| 번호 | 명칭 |
|---|---|
| 19 | Packing |
| 20 | Bonnet V-packing |
| 21 | Bottom gasket |
| 22 | Bonnet bolt/nut/sw |
| 23 | Stem bolt/nut/sw |
| 24 | Gland stud bolt/nut/sw |
| 25 | Bonnet gland bolt/nut/sw |
| 26 | Yoke plate bolt/sw |
| 27 | O-ring |
| 번호 | 명칭 |
|---|---|
| 28 | Cover stud bolt |
| 29 | Rod nut stud bolt |
| 30 | Clamp bolt/sw |
| 31 | Bottom bolt/sw |
| 32 | Cover bolt/sw |
| 33 | Bottom cover gasket |
| 34 | Name plate |
